MB15型進口板型可拆式板式換熱器

更新時間：2016-12-14 13:38:07點擊次數：959次

相關介紹

MB15進口板型可拆式板式換熱器

MB15進口板型板式換熱器是一種新型的節能熱交換裝置，具有傳熱效果高、結構緊湊、占地面積小、操作簡便，清洗、拆卸、維護方便，容易改變換熱面積或流程組合等優點。
板片人字形波紋，介質流動形成湍流狀態，粘膠式密封墊片。傳熱系數能高達2000～6000 W/m².℃ 左右。
本產品適用于化工、機械、食品、飲料、醫藥、住宅供暖、供熱水、空調等部門。

板片材質：	不銹鋼材質：SUS304、321、316、316L、純鈦TAI-A
密封墊片：	丁晴膠(NBR) (使用溫度：-20-+120℃) 三元乙丙膠(EPDM) (使用溫度：-50-+150℃) 氟膠(Viton) (使用溫度：-0-+180℃)
板片厚度：	0.5mm

MB15型板式換熱器主要技術參數：

最大組裝面積	150 m²
最大水處理量	380 m³/h
管徑	DN150
最大設計壓力	1.6 Mpa
最大設計溫度	180 ℃
流道截面積	0.00117 m²
波紋深度	2。6 mm
板片尺寸	1502×500 mm
中心距	298.5×1294 mm
傳熱系數	2000-6000 W/m²·℃

MB15型板式換熱器外形尺寸：

長度	換熱面積 (m²)
長度	30	60	90	120	150
L	板片數 x 3.1mm
L1	840	1040	1240	1540	1840

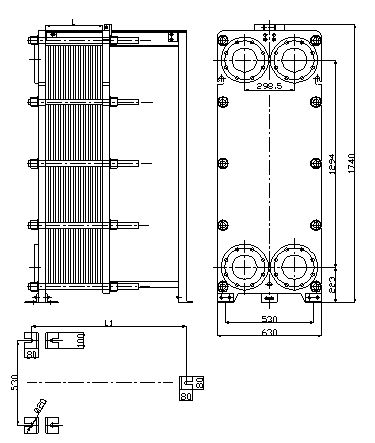

MB15型板式換熱器設備外形尺寸：（僅供參考）
