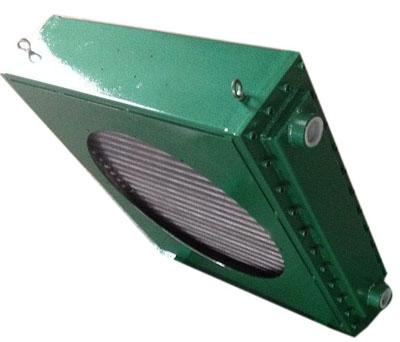

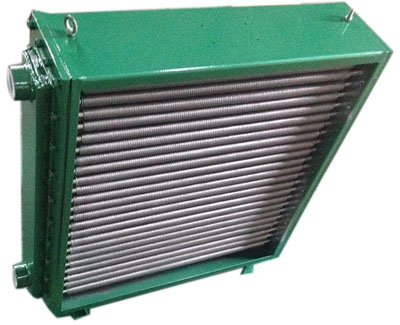

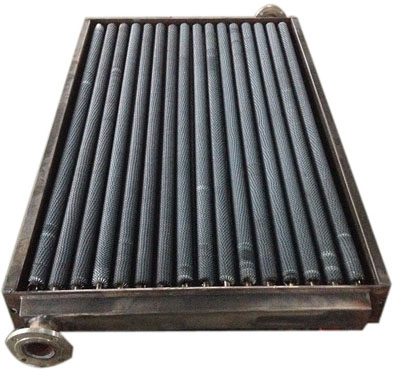

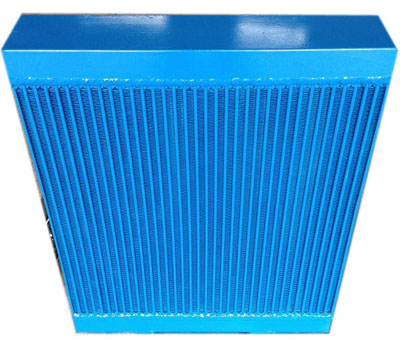

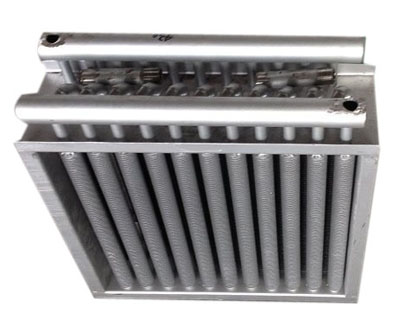

復合管FL風冷卻器
更新時間：2016-12-14 13:22:55點擊次數：1833次
相關介紹
|
一、型號說明
|
|
FL系列空氣冷卻器主要用于行走機械（挖掘機、裝卸機、叉車、起重機、聯合收割機、筑路機械、工程機械等），并適用于其它液壓、潤滑系統及換熱冷卻系統等，用風冷強制將工作介質冷卻到要求溫度。
|
|
FL-20 (FL: 空氣（風）冷卻器 20：換熱面積（m2）
|
|
二、性能參數表
|
|
FL系列空氣（風）冷卻器的換熱系數 K >= 55W/m2·K
|
|
三、FL空氣冷卻器外型尺寸示意圖
|
|
一、型號說明
|
|
FL系列空氣冷卻器主要用于行走機械（挖掘機、裝卸機、叉車、起重機、聯合收割機、筑路機械、工程機械等），并適用于其它液壓、潤滑系統及換熱冷卻系統等，用風冷強制將工作介質冷卻到要求溫度。
|
|
FL-20 (FL: 空氣（風）冷卻器 20：換熱面積（m2）
|
|
二、性能參數表
|
|
FL系列空氣（風）冷卻器的換熱系數 K >= 55W/m2·K
|
|
三、FL空氣冷卻器外型尺寸示意圖
|
|
一、型號說明
|
|
FL系列空氣冷卻器主要用于行走機械（挖掘機、裝卸機、叉車、起重機、聯合收割機、筑路機械、工程機械等），并適用于其它液壓、潤滑系統及換熱冷卻系統等，用風冷強制將工作介質冷卻到要求溫度。
|
|
FL-20 (FL: 空氣（風）冷卻器 20：換熱面積（m2）
|
|
二、性能參數表
|
|
FL系列空氣（風）冷卻器的換熱系數 K >= 55W/m2·K
|
|
三、FL空氣冷卻器外型尺寸示意圖
|
|
型號
|
A
|
B
|
C
|
D
|
E
|
F
|
H
|
C1
(max) |
G
|
J
|
d
|
風量
m3/h |
風機功率
(kw) |
風機號
(T30) |
|
FL2
|
390
|
392
|
260
|
M22×1.5
|
240
|
245
|
225
|
95
|
61
|
170
|
ф12
|
805
|
0.05
|
2(1/2)
|
|
FL3.15
|
340
|
414
|
260
|
′′
|
286
|
245
|
225
|
95
|
67
|
170
|
ф12
|
935
|
′′
|
′′
|
|
FL4
|
375
|
440
|
260
|
′′
|
310
|
245
|
225
|
95
|
67
|
170
|
ф12
|
1065
|
0.09
|
′′
|
|
FL5
|
410
|
478
|
288
|
M27×2
|
310
|
295
|
260
|
97
|
67
|
208
|
ф12
|
1390
|
′′
|
3
|
|
FL6.3
|
460
|
502
|
288
|
′′
|
340
|
295
|
260
|
97
|
67
|
208
|
ф12
|
1610
|
′′
|
3
|
|
FL8
|
480
|
530
|
318
|
M36×2
|
356
|
295
|
260
|
97
|
86
|
268
|
ф12
|
1830
|
′′
|
3
|
|
FL10
|
98%
|
596
|
318
|
′′
|
415
|
345
|
290
|
69
|
89
|
268
|
ф12
|
2240
|
0.12
|
3(1/2)
|
|
FL12.5
|
570
|
650
|
400
|
′′
|
454
|
405
|
330
|
60
|
89
|
340
|
ф12
|
3340
|
0.25
|
4
|
|
FL16
|
670
|
650
|
400
|
′′
|
454
|
405
|
330
|
60
|
89
|
340
|
ф12
|
3884
|
0.25
|
4
|
|
FL20
|
720
|
756
|
434
|
M42×2
|
575
|
500
|
390
|
35
|
90
|
374
|
ф12
|
6500
|
0.60
|
5
|
| FL35 | 970 | 908 | 610 | 法蘭Dg50 | 680 | 680 | 520 | 80 | 103 | 450 | ф12 | 15000 | 2.2 | 7 |
| FL45 | 1420 | 786 | 564 | G2′′ | 575 | 1100 | 420 | 80 | 120 | 350 | ф12 | 6500×2 | 0.60×2 | 5×2 |
|
FL60
|
1500
|
810
|
98%
|
法蘭Dg65
|
400
|
1482
|
300
|
100
|
130
|
390
|
ф12
|
8000×2
|
0.75×2
|
6×2
|
